Jakou roli hraje nýtovací trn?
Hlavní body
- Nitovací trn je vlastní pracovní prvek při nýtování
- Tvaruje uzavírací hlavu a tím určuje kvalitu spoje
- Bez správného nitovacího trnu vznikají vadné, nestabilní nebo vizuálně nevyhovující nýtované spoje
- Výběr materiálu, tvar a manipulace s nitovacím trnem musí být přizpůsobeny konkrétnímu použití
Co je to nitovací trn?
Pokud chcete trvale spojit kov, plast nebo jiné materiály, přicházejí na řadu slepé nýty. Mnozí však přehlížejí, že o výsledku nerozhoduje samotný nýt. Jádrem celého procesu je právě nýtovací hrot.
Nýtovací hrot je pevný kovový kolík. Nachází se uvnitř slepého nýtu a zajišťuje, že se nýt při zasazování deformuje a vznikne pevný spoj. Bez něj zůstává nýt pouze dutou trubičkou bez funkce.
Tato znalost není relevantní pouze pro průmyslové podniky. S nýtovacím trnem se pravidelně setkáváte i při výrobě karoserií, v elektrotechnice a při kutilských projektech.
Jakou funkci má nýtovací trn?

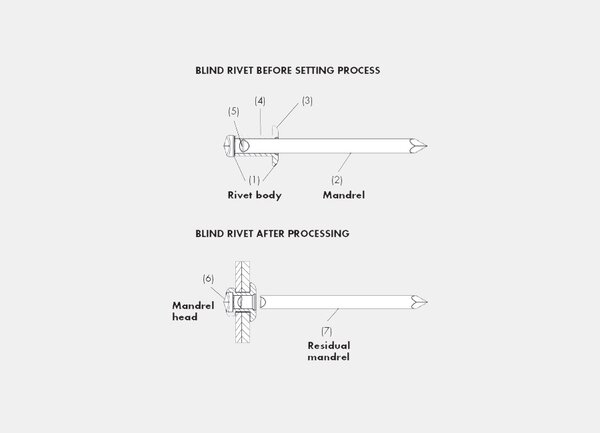

Nýtovací trn se skládá ze tří základních částí. Dřík je dlouhá, štíhlá část. Prochází dutým nýtem a vyčnívá na straně nástroje. Hlava se nachází na předním konci a má větší průměr. Je zodpovědná za to, že se nýt při tažení roztáhne. Místo předurčené k zlomení se nachází v zadní části trnu. V tomto předem stanoveném místě se trn zlomí, jakmile je dosaženo potřebné tahové síly.
Proces slepého nýtování probíhá ve třech krocích.
Vložení: Nýt zasunete do předvrtaného otvoru. Trn vyčnívá na vaší straně z nýtovacích kleští.
Tažení: Kleště na nýty uchopí hrot čelistmi a silou jej zatáhnou zpět. Přitom hlava hrotu tlačí proti nýtu. Nýt se na zadní straně roztáhne a pevně sevře materiály k sobě.
Odtržení: Jakmile je spoj pevně usazen, hrot se v místě předurčeného zlomu odlomí. Zbytky hrotu zůstanou v dutém nýtu a uzavřou jej.
Díky tomuto mechanismu je slepé nýtování obzvláště praktické. K obrobku potřebujete přístup pouze z jedné strany.
Jaký vliv má nýtovací hrot na kvalitu spoje?
Kvalita spoje přímo závisí na nýtovacím hrotu. Ten určuje, jak velká síla se přenáší na nýt a jak rovnoměrně se nýt deformuje.
Pevnost v tahu popisuje, jak odolný je spoj proti silám působícím v podélném směru. Pevnost ve smyku udává, jak dobře odolává bočním zatížením. Přesně vyrobený hrot s čistě provedeným místem předem stanoveného zlomu zajišťuje, že obou hodnot bude spolehlivě dosaženo.
Chyby často vznikají kvůli nesprávnému trnu. Je-li příliš měkký, ohýbá se, místo aby tvaroval nýt. Je-li příliš křehký, zlomí se příliš brzy. Je-li místo plánovaného zlomu příliš hluboké nebo nedostatečně vyznačené, trn se buď zlomí příliš brzy, nebo proklouzne. Ve všech případech tím trpí spoj.
Při nákupu byste měli dbát na následující znaky kvality:
- Tolerance: Dobrý trn přesně sedí v nýtu, aniž by se v něm kýval.
- Kvalita povrchu: Trhliny nebo nerovnosti na dříku vedou k nekontrolovatelným zlomením.
- Soulad s normami: Dbejte na to, aby nýty a trny byly testovány podle normy DIN ISO.
- Údaje výrobce: Údaje o kombinaci a velikosti by měly být vždy vzájemně sladěny.
Jaký nýtovací hrot byste si měli pořídit pro danou aplikaci?
Nýtovací hrot je sice nedílnou součástí slepého nýtu, ale rozhodně nehraje jen vedlejší roli. Je to prvek, který zajišťuje spolehlivost nýtového spoje nebo naopak způsobuje jeho selhání. Kdo při nákupu slepých nýtů šetří a sází na levné výrobky, riskuje nestabilní spoje a zbytečnou práci navíc.

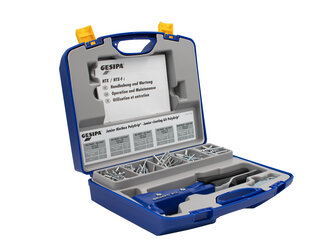

Pro kutily a příležitostné projekty zcela postačí sady z odborných prodejen s hliníkovými nýty a odpovídajícími trny. Střední nýtovací kleště a sada s běžnými velikostmi (3,2 mm, 4,0 mm, 4,8 mm) pokryjí většinu úkolů.
Sady nýtů
Pro profesionální uživatele a průmysl se vyplatí investovat do kvalitního materiálu z nerezové oceli nebo oceli s povrchovou úpravou. Zde se přesnost přímo promítá do trvanlivosti a bezpečnosti práce. Sázejte na výrobce, kteří dodávají technické listy s údaji o pevnosti v tahu a smyku.
Další informace
Závěr
Nýtovací trn je často podceňován. Po dokončení práce zmizí do sběrné nádoby a zůstává pro pouhé oko neviditelný. Právě on však rozhoduje o tom, zda nýtovaný spoj vydrží, nebo povolí.
Kdo se soustředí pouze na nýt a hrot považuje za samozřejmost, riskuje, že ušetří na nesprávném místě. Nekvalitní materiál, nesprávné rozměry nebo nepřesné místo plánovaného zlomu mohou znehodnotit i vysoce kvalitní nýty.
Dobrá zpráva: S patřičnými znalostmi není výběr nijak složitý. Sladte materiál, velikost a výrobce. Nakupujte v souladu s normami. A pečlivě skladujte své spotřební materiály.
