Co je to rozsah upnutí u slepých nýtů?
Hlavní body
- Rozsah sevření určuje, jakou délku nýtu je třeba zvolit.
- Každý slepý nýt má definovaný minimální a maximální rozsah sevření
- Správné určení rozsahu sevření je rozhodující pro pevné spojení
- Při nesprávném výběru nemusí být materiály správně spojeny nebo může dojít k poškození materiálu
Co je to rozsah sevření a proč je důležitý?
Při výběru slepého nýtu dříve či později narazíte na údaj typu „rozsah sevření 0,5–3,0 mm“. Co se však za tím skrývá?
Rozsah sevření popisuje součet celkové tloušťky materiálu, který může slepý nýt bezpečně spojit. Jinými slovy: udává, jaká je maximální celková tloušťka spojovaných vrstev materiálu, aby bylo možné nýt správně zasadit a vytvořit pevné spojení.
Tato hodnota není pouhým technickým detailem. Přímo určuje, zda vaše spojení vydrží, či nikoli. Slepý nýt funguje spolehlivě pouze tehdy, pokud se rozsah sevření zvoleného slepého nýtu shoduje se skutečným rozsahem sevření dané aplikace. Pokud tloušťka materiálu neodpovídá upínacímu rozsahu, nevznikne správné spojení a za určitých okolností se může dokonce uvolnit.
V celkové struktuře slepého nýtu doplňuje upínací rozsah další parametry, jako jsou průměr a materiál. Teprve když zohledníte všechny tři, dosáhnete trvale odolného spojení.

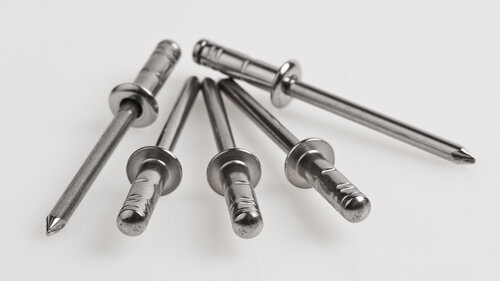

Jak je upínací rozsah sestaven?
Každý upínací rozsah se skládá ze dvou mezních hodnot: minimálního upínacího rozsahu a maximálního upínacího rozsahu.
Minimální upínací rozsah udává nejmenší tloušťku materiálu, při které nýt ještě správně funguje. Pokud tuto hodnotu nedodržíte, protože jsou vaše vrstvy celkově příliš tenké, bude nýtovací kolík příliš vyčnívat z materiálu. Uzavírací hlava se pak nemůže správně rozložit. Nýt sedí volně, může klapat a nepřenáší dostatečnou upínací sílu.
Maximální upínací rozsah vymezuje horní hranici. Pokud tuto hodnotu překročíte, protože je tloušťka materiálu příliš velká, může se nýtovací dřík ulomit ještě předtím, než zcela vytvaruje uzavírací hlavu. Výsledkem je zdánlivě usazený, ale ve skutečnosti volný nýt, který může při zatížení selhat.
Vždy tedy dodržujte rozsah upnutí. Pouze v přípustném rozsahu funguje nýt tak, jak jej navrhl výrobce.
Jak poznám správný rozsah upnutí pro svou aplikaci?
První krok je jednoduchý: Změřte celkovou tloušťku materiálu všech vrstev, které chcete spojit. Položte všechny díly na sebe a změřte jejich celkovou tloušťku tak, jak budou později nýtovány. Nezapomeňte započítat také mezery, povlaky nebo mezivrstvy.

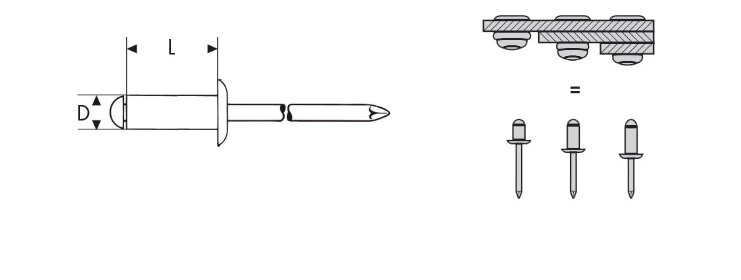

Tuto naměřenou hodnotu poté porovnejte s rozsahem upnutí uvedeným v označení výrobku. Mnozí výrobci jej uvádějí přímo v označení výrobku nebo typu. Údaj jako „3,2 x 10 / 0,5–3,0“ znamená: průměr dutého nýtu 3,2 mm, délka dutého nýtu 10 mm, upínací rozsah 0,5 až 3,0 mm.
Na obalech a v technických listech najdete rozsah upnutí většinou v přehledné tabulce, často doplněné o doporučené průměry otvorů a maximální smykové a tahové síly. Před objednáním si tyto údaje pečlivě přečtěte, protože nesprávně zvolený nýt již nelze dodatečně upravit.
Jaké faktory ovlivňují volbu upínacího rozsahu?
Celková tloušťka materiálu je nejdůležitějším, ale nikoli jediným faktorem. Měli byste zohlednit také následující body:
Druh a tvrdost materiálu: Měkký materiál, jako je plast nebo tenký hliník, se při působení upínací síly chová jinak než ocel. U křehkých materiálů může nesprávně zvolený nýt materiál poškodit.
B Počet vrstevB : Pokud spojujete tři nebo více vrstev, sečtěte všechny jednotlivé rozměry. I malé nepřesnosti v měření se zde sčítají.
B Druh zatíženíB : Působí na spoj tažné síly, smykové síly nebo vibrace? V případě dynamického zatížení, například ve vozidlech nebo strojích, výrobci často doporučují užší upínací rozsah, aby se dosáhlo lepšího tvarového spojení.
Materiál nýtu: Materiál slepého nýtu nemá přímý vliv na volbu upínacího rozsahu. Rozhodující je spíše to, aby nýt vyhovoval dané aplikaci. Při výběru je třeba zohlednit faktory, jako jsou vlastnosti spojovaných materiálů, požadovaná pevnost, odolnost proti korozi nebo provozní prostředí. Vzhledem k tomu, že slepé nýty se často skládají z různých materiálů pro dutý nýt a nýtovací trn, je k dispozici řada kombinací materiálů pro nejrůznější aplikace.
Závěr
Rozsah sevření je jedním z nejdůležitějších údajů při výběru slepých nýtů. Proto jej vždy před nákupem zkontrolujte a pečlivě změřte celkovou tloušťku materiálu.
Pokud si nejste jisti, který nýt je pro vaši aplikaci vhodný, v případě pochybností zvolte nýt s o něco užším rozsahem upnutí. Užší rozsah zajišťuje lepší tvarové spojení a bezpečnější spoj než nýt, který se právě vejde do mezního rozsahu.
Kdo si nechce vhodný nýt vybírat ručně, má k dispozici hned několik pohodlných alternativ. Mnoho výrobců nabízí online výběrové nástroje, do kterých stačí zadat tloušťku materiálu, materiál a další parametry – a hned se zobrazí návrh správného nýtu. Kdo dává přednost osobnímu poradenství, může se obrátit na specializovaného prodejce nebo přímo na technickou podporu výrobce.
Praktickým příkladem je výběrový nástroj od společnosti Gesipa. Stačí tam kliknout na kategorii nýtů a výběrový nástroj vás hned navede k vhodnému slepému nýtu pro danou aplikaci.
