Velký průvodce nýty: typy, materiály a použití
Nýty jsou jednou z nejstarších a nejspolehlivějších technik spojování. Poskytují odolné spoje, které vydrží i vysoké zatížení. Používají se v mnoha aplikacích - od stavebnictví a strojírenství až po kutilské projekty.
Výběr správného nýtu rozhoduje o stabilitě a trvanlivosti spoje. Vzhledem k množství různých typů však i zkušení řemeslníci někdy ztrácejí přehled. Tento průvodce vysvětluje nejdůležitější typy nýtů, jejich materiály a použití. Pomůže vám najít správné řešení pro vaše projekty - ať už se jedná o slepé nýty, plné nýty nebo polotrubicové nýty.
Obsah
V podstatě: Co jsou to nýty?
Přehled typů nýtů
Plný nýt
Slepý nýt
Polotrubicový nýt
Návod: Jak najít správný nýt
Závěr
Často kladené otázky
V podstatě: Co jsou to nýty?
Slepé nýty se skládají z válcového dříku, tzv. dutého nýtu, s hlavou. Při nýtování se druhý konec, trn nýtu, plasticky deformuje a vytváří pevný spoj. Tím je zajištěna trvalá stabilita i při vysokém zatížení. Plné nýty se skládají z pevného dříku s hlavou nýtu na konci. Rozdíl oproti polodrážkovým nýtům spočívá v tom, že jejich dřík je zčásti plný a zčásti dutý. Stejně jako slepé nýty zajišťují pevné a polotrubkové nýty trvalé spojení - velký rozdíl je v tom, že slepé nýty vyžadují přístup k obrobku pouze z jedné strany, zatímco pevné a polotrubkové nýty vyžadují pro spojení přístup k obrobku z obou stran.
Nýty se vyskytují v mnoha oblastech - zde je několik příkladů:
- Konstrukce: Spojování ocelových nosníků a mostních prvků.
- Strojírenství: Montáž robustních strojních součástí.
- Výroba nábytku : Dekorativní a funkční aplikace.
- Letectví a kosmonautika: Lehké a vysokopevnostní spoje.
- Přístupová technika: Montáž žebříků a lešení.
- Bílé zboží: Spojovací prvky v domácích spotřebičích, jako jsou pračky.
- Automobilový průmysl: Upevňování součástí, např. držáků baterií pro elektromobily.
- Kutilství: Praktická řešení pro hobbyisty.
Nýty mají oproti jiným spojovacím technikám řadu výhod. Vynikají vysokou stabilitou a vytvářejí odolné spoje, které vydrží i silné vibrace.
Díky své odolnosti vůči vysokému zatížení a povětrnostním vlivům jsou obzvláště spolehlivé v náročných aplikacích. Mnohé materiály, jako je hliník nebo nerezová ocel, navíc poskytují účinnou ochranu proti korozi a zabraňují tvorbě rzi ve spoji.
Některé typy nýtů dokonce nabízejí vodotěsné spoje, takže jsou ideální pro venkovní použití. Další výhodou je jejich nerozebíratelnost - na rozdíl od šroubů se nýty nemohou samy uvolnit, což zaručuje další bezpečnost.
Přehled typů nýtů
Nýty lze rozdělit podle materiálů a použití:
Materiály:
- Hliník: Lehký a odolný proti korozi - ideální pro venkovní použití.
- Ocel: Robustní řešení pro vysoké zatížení a nosné konstrukce.
- Měď: Vizuálně atraktivní a odolná proti korozi - např. pro klempířské práce.
Účely použití:
- Vysoké zatížení: Masivní nýty poskytují maximální stabilitu.
- Pevné spoje, mírně pružné: Polotrubicové nýty jako osy pro kola, válečky a klouby.
- Těžko přístupná místa: Slepé nýty umožňují snadnou montáž.

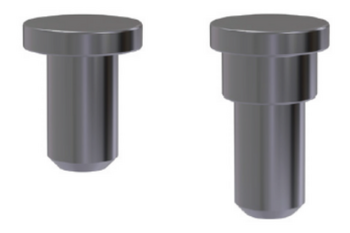

Pevný nýt
Plné nýty se obvykle vyrábějí podle norem DIN 660, 661 a 7338 a skládají se z plného dříku s hlavou. Druhý konec je při montáži stlačen, aby pevně spojil součásti.
Plné nýty se historicky používaly při stavbě mostů a lodí. Dnes se často používají v ocelových konstrukcích a v těžkém strojírenství, kde je vyžadována vysoká pevnost.
Zpracování plných nýtů vyžaduje pevnost a speciální nástroje. Instalují se buď ručně pomocí kladiva při zpracování za studena, nebo mechanicky ve velkých aplikacích pomocí kladiva.

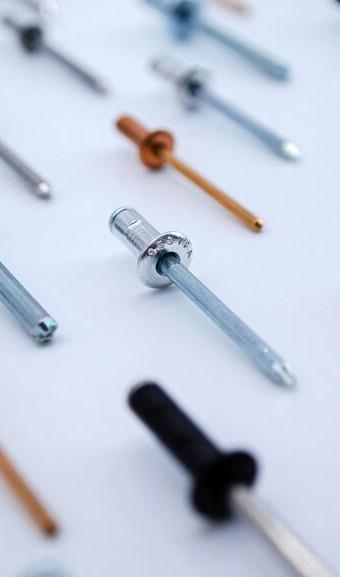

Slepý nýt
Slepé nýty se skládají z dutého nýtu a nýtovacího trnu. Trn táhne těleso k sobě, dokud se nedeformuje a nevytvoří pevný spoj. Zbylý trn se poté odlomí.
Poznámka: Termín „nýt POP®“ se často používá jako synonymum pro slepý nýt. Ve skutečnosti se jedná o obchodní název.
Slepé nýty mají velkou výhodu v tom, že je lze instalovat pouze z jedné strany. Díky tomu jsou obzvláště vhodné pro použití v těžko přístupných místech, kde není možné opracování z obou stran.
Často se používají v konstrukci vozidel, skříní a plechů. Díky své univerzálnosti se slepé nýty často používají také v kutilských projektech, kde zaujmou snadnou manipulací a spolehlivým spojením.

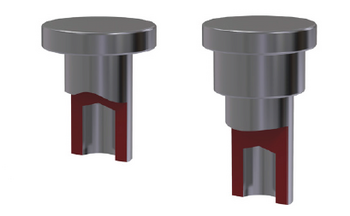

Polotrubicový nýt
Polotrubicový nýt je klasický jednodílný spojovací prvek pro oboustranné zpracování. Rozdíl oproti plnému nýtu je v osovém otvoru. Dřík je částečně plný a částečně dutý.
Stejně jako plné nýty se i polotrubkové nýty vyrábějí tvářením za studena pomocí lisování.
Spoj se vytváří působením axiálního tlaku na konec dříku. Polotrubicové nýty jsou na otevřeném konci roztaženy nebo zalisovány trnem, místo aby byly tvarovány do hlavy.
Návod: Jak najít správné nýty
Pomocí tohoto průvodce krok za krokem najdete ideální řešení pro své aplikace:
1. analyzujte oblast použití
Zvažte, jakou funkci mají nýty plnit. Potřebujete vysokou nosnost, vizuálně atraktivní řešení nebo spojení odolné proti povětrnostním vlivům?
Příklady: V případě, že se jedná o nýty, které se používají k upevnění nýtů, je nutné, abyste se zaměřili na to, zda jsou nýty vhodné k upevnění nýtů:
- Vysoké zatížení: Masivní nýty pro nosné ocelové konstrukce.
- Obtížně přístupná místa: Slepé nýty pro skříně, karoserie nebo plechy.
- Aplikace důležité z hlediska bezpečnosti: Polotrubkové nýty jako nosné nýty v konstrukcích spojkových a brzdových obložení.
2. Kontrola materiálů a vlastností
Vyberte si materiál, který vyhovuje vašemu použití:
- Hliník: Lehký, odolný proti korozi a snadno zpracovatelný.
- Ocel: Velmi stabilní a vhodná pro vysoké zatížení.
- Měď nebo mosaz: Vizuálně atraktivní a odolné proti korozi - ideální pro dekorace a do vlhkého prostředí.
- Nerezová ocel: Odolná proti korozi a trvanlivá - ideální pro venkovní prostory.
3. Určete způsob instalace
Zjistěte, jaké nářadí a příslušenství je zapotřebí:
- Slepé nýty: Snadná instalace pomocí nýtovacích kleští. K dispozici jsou také slepé nýtovačky s bateriovým nebo pneumatickým pohonem.
- Pevné nýtování: Nýty: Ruční nebo strojní zpracování pomocí kladiv nebo nýtovacích strojů.
4 Zvažte vzhled a design
Pokud nýty zůstávají viditelné, hraje důležitou roli vzhled. Lesklé povrchy nebo speciální tvary hlav zlepšují estetiku. Slepé nýty jsou k dispozici v různých barvách RAL, což znamená, že v barevných aplikacích, například na venkovních fasádách, dokonale zapadají do celkového vzhledu, takže spoj je nakonec jen minimálně patrný.
5. Proveďte zkušební instalaci
Před instalací finálních nýtů byste měli provést zkoušku na vzorovém kusu. Tím se ujistíte, že materiály, nástroje a příslušenství k sobě pasují.
Závěr
Nýty jsou univerzální spojovací prvky, které se používají v nesčetných aplikacích. Poskytují odolné spoje, které zůstávají spolehlivé i při vysokém zatížení.
Důležité poznatky:
- Plné nýty jsou vhodné pro obzvláště stabilní a nosné ocelové konstrukce.
- Slepé nýty umožňují snadnou montáž z jedné strany - ideální pro místa přístupná z jedné strany.
- Polotrubkové nýty rovněž poskytují pevné spojení a často se používají jako nosné nýty v konstrukcích spojkových a brzdových obložení.
Výběr správných nýtů závisí na materiálu, aplikaci a dostupných nástrojích. Díky tomuto průvodci budete vědět, co je důležité.
Pokud jde o vysoce kvalitní slepé nýty, nářadí a příslušenství, důvěřujte společnosti GESIPA®. Společnost nabízí inovativní řešení pro profesionální i kutilské aplikace. Se slepými nýty GESIPA® dosáhnete spolehlivých spojů - jednoduše, rychle a bezpečně.
Často kladené otázky
Jaké jsou metody nýtování?
Mezi nejznámější metody patří nýtování plnými nýty, slepé nýtování a nýtování samopropichem.
Při nýtování plným nýtem trvale přetvoříte nýt jeho rozrušením nebo deformací. Tato metoda je vhodná zejména pro stabilní a nosné spoje.
Slepé nýty se používají v případech, kdy máte přístup k součásti pouze z jedné strany. Jsou ideální pro těžko přístupná místa a jejich instalace je rychlá a snadná, proto je lze použít všude tam, kde je třeba trvale spojit materiály.
Samopropichovací nýty spojují součásti tak, že pronikají do materiálu a zároveň jej deformují. Tento postup se často používá v průmyslové výrobě, protože je efektivní a přesný.
Proč se tak říká slepým nýtům?
Slepé nýty se tak nazývají proto, že je můžete osadit, aniž byste viděli nebo dosáhli na zadní stranu součásti. Pracují „naslepo“ na skryté straně. Díky tomu jsou slepé nýty ideální pro aplikace, kde máte přístup pouze z jedné strany, například pro uzavřené skříně nebo potrubí.
