Digitální monitorování procesu v technologii slepých nýtů
Vyhněte se chybám a zvyšte kvalitu
Zveřejněno dne 30.10.2025
Zajištění kvality v technologii slepých nýtů s GESIPA® WinTech
V průmyslových výrobních procesech rozhoduje přesnost o bezpečnosti a ekonomičnosti. Zejména v oblastech, kde trhací nýty a trhací nýtovací matice trvale spojují součásti, například v automobilovém průmyslu nebo ve strojírenství, nesmí být žádný proces osazování ponechán náhodě. S monitorováním procesu osazování v oblasti technologie trhacích nýtů nabízí GESIPA® technologii, která zajišťuje kvalitu a je hladce integrována do výrobního procesu – digitálně, přesně a efektivně.
Obsah
– Proč je monitorování procesu ve výrobě nepostradatelné
– GESIPA® WinTech – Jak je kontrola nýtovacího procesu bezpečně monitorována
– Rozhraní GESIPA® – digitální most v kontroly nýtovacího procesu
– Závěr – Zviditelnění kvality s GESIPA®
Proč je monitorování procesů ve výrobě nepostradatelné
Technologie slepých nýtů je z průmyslové spojovací techniky neodmyslitelná. Ale zatímco požadavky na efektivitu a přesnost výroby rostou, nedostatek kvalifikovaných pracovníků a rostoucí automatizace ztěžují kontrolu kvality. Zde vstupuje do hry GESIPA: Díky použití monitorování procesu osazování s nepřetržitým zaznamenáváním procesních dat, jako je síla, dráha a doba osazování, je každý proces nýtování digitálně monitorován. Systém monitorování procesu osazování okamžitě rozpozná odchylky a umožňuje předcházet chybám již během výroby.
Mechanický proces se tak stává inteligentním procesem s měřitelnou kvalitou a sledovatelnou dokumentací.
GESIPA® WinTech – Jak bezpečně monitorovat procesy nýtování
Technologie WinTech od GESIPA® představuje inteligentní kontrolu kvality v rámci procesu nýtování. Cílem je monitorovat každý nýtovací proces a tím zajistit reprodukovatelnou kvalitu spoje. Základem je nepřetržité zaznamenávání dvou klíčových parametrů: síly působící při nýtování a dráhy, kterou nýt během procesu urazí.
Tyto údaje jsou zaznamenávány senzory a v reálném čase vyhodnocovány integrovanou elektronikou. Na základě těchto naměřených hodnot lze celý nýtovací proces znázornit v charakteristické křivce. Tak je vidět, jak se síla a pohyb vyvíjejí v průběhu nýtovacího procesu a zda odpovídají definovaným požadovaným hodnotám.

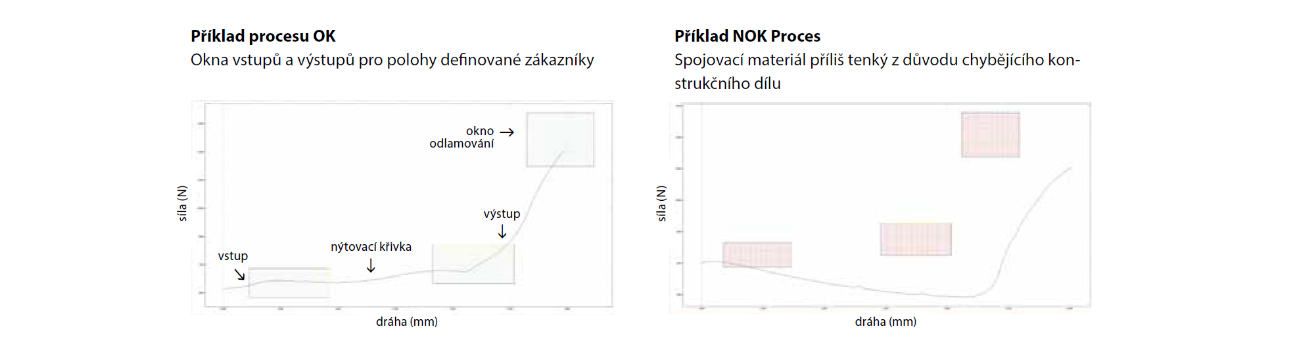

Pro hodnocení kvality lze v softwaru WinTech nastavit až tři takzvaná hodnotící okna. Tato okna definují přípustný rozsah, ve kterém se může pohybovat křivka síla-vzdálenost. Pokud je výsledek měření v rámci těchto mezí, je proces považován za v pořádku; pokud se od nich odchyluje, je vydána chybová zpráva. Barevný stavový indikátor na zařízení okamžitě signalizuje, zda zasazený nýt nebo nýtovací matice splňuje požadavky na kvalitu.
Všechny zaznamenané procesní údaje lze zaznamenat prostřednictvím datového připojení a dále zpracovat pro dokumentaci nebo analýzu. Tím se celý proces stává transparentním a sledovatelným – což je důležitý základ pro efektivní kontrolu kvality a digitální výrobu.
Monitorování procesu nýtování WinTech je k dispozici jak pro slepé nýty, tak pro slepé nýtovací matice a lze jej použít v ručně ovládaných i automatizovaných nýtovacích systémech.
Monitorování procesu osazování pro aplikace trhacích nýtů

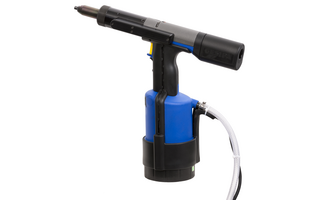

TAURUS® C WinTech
Řada TAURUS® 1 – 4 s integrovaným monitorováním procesu osazování ukládá více než 260 000 dat o procesu osazování, která lze kdykoli vyvolat.
TAURUS® C WinTech

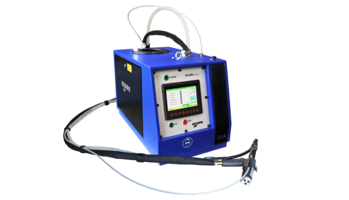

GAV 8000 electronic
GAV 8000 electronic pro průmyslovou výrobu umožňuje až 50% úsporu času a nákladů a může být provozován samostatně, integrován do zařízení nebo připojen k robotu.
GAV 8000 electronic
Monitorování procesu osazování pro aplikace s nýtovacími maticemi

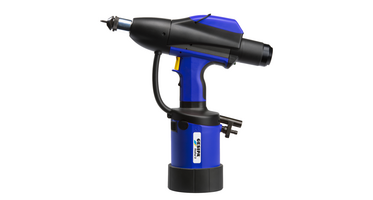

FireFox® 2 C WinTech
S FireFox® 2 C lze realizovat kontrolu a dokumentaci výsledků při výrobě kritických součástí nebo také při automatizovaných nýtovacích procesech.
FireFox®2 C WinTech
FireRex® WinTech
FireRex® WinTech je schopen osazovat slepé nýtovací matice v jakémkoli myslitelném úhlu v průmyslové výrobě. Na přání může být připojen k robotické aplikaci.
FireRex® WinTech
Rozhraní GESIPA® – digitální most v nýtovacím procesu
Aby monitorování procesu osazování WinTech mohlo plně rozvinout svůj potenciál, potřebuje spolehlivé spojení mezi nýtovacím zařízením, řízením a vyhodnocením. Právě zde vstupuje do hry rozhraní GESIPA®. Jedná se o digitální komunikační rozhraní, které umožňuje výměnu informací mezi osazovacím zařízením a řízením na straně zákazníka, čímž činí proces transparentním a ovladatelným.
Během nýtovacího procesu jsou všechna relevantní data zaznamenána, uložena a předána nadřazenému řízení. Uživatelé tak mohou rozpoznat, zda nýtovaný trhací nýt nebo nýtovací matice splňuje požadavky na kvalitu. Na přání lze navíc na monitoru připojeném k rozhraní zobrazit všechny procesní křivky v reálném čase.
Díky tomuto úzkému propojení rozhraní úzce spolupracuje s technologií WinTech: zatímco WinTech měří a vyhodnocuje proces nýtování, rozhraní zajišťuje, že tyto údaje mohou být bezpečně přeneseny, analyzovány a dále použity ve výrobním procesu. Výsledkem je plně digitálně monitorovaný, sledovatelný a kontrolovatelný proces nýtování – bez ohledu na to, zda je prováděn ručně nebo automatizovaně.
Dvě varianty pro různé požadavky
GESIPA® nabízí rozhraní ve dvou provedeních, která mají různé výhody v závislosti na prostředí použití:
Rozhraní 4.0 Universal
Rozhraní 4.0 Universal slouží jako spojovací článek mezi nýtovacími zařízeními GESIPA® a externími výrobními sítěmi. Kromě přenosu procesních dat umožňuje rozhraní 4.0 Universal také řízení jednotlivých funkcí zařízení a předávání výsledků do řízení linky.
Rozhraní 4.0 Universal
Rozhraní 4.0 Profinet
Rozhraní Profinet je speciálně navrženo pro úplnou integraci do průmyslových automatizačních sítí. Umožňuje přímou komunikaci s centrálním řízením zařízení, díky čemuž se všechna data procesu nýtování hladce začlení do nadřazené logiky výroby.
Rozhraní 4.0 Profinet
Závěr – zviditelnění kvality s GESIPA®
Díky monitorování procesu nýtování WinTech a rozhraním GESIPA® se z mechanického pracovního kroku stává digitálně řízený proces kvality. Každý nýtovací proces je dokumentován, vyhodnocen a stává se tak transparentní součástí moderní výroby. Výsledkem jsou bezpečné, reprodukovatelné spoje a prokazatelné zvýšení kvality – ať už na ručně řízených pracovištích nebo v automatizovaných zařízeních.
Chcete se dozvědět, jak lze technologii WinTech nebo rozhraní 4.0 optimálně integrovat do vašeho výrobního prostředí? Kontaktujte nás: tým GESIPA® vám individuálně poradí s vhodnými řešeními pro vaše požadavky.
