8 rozhodujících kritérií pro výběr optimální nýtovací matice

Zveřejněno dne 28.08.2025

Nýtovací matice jsou nepostradatelnými spojovacími prvky v průmyslové výrobě a řemeslné výrobě. Umožňují vytvářet nosné závity v tenkých nebo pouze z jedné strany přístupných součástech – například v automobilovém, elektrotechnickém, solárním nebo bílém průmyslu. Montáž nýtovacích matic je rychlý a efektivní proces, který lze provést i bez hlubokých odborných znalostí, jako jsou například znalosti svařování. Ne každá nýtovací matice je však vhodná pro každé použití. Kdo chce dosáhnout spolehlivého a trvanlivého spojení, musí vzít v úvahu různé technické aspekty. Níže najdete osm nejdůležitějších kritérií pro výběr – doplněných o příklady z konkrétních odvětví a praktické vysvětlení.

1. Vhodná velikost závitu:
zaměření na zatížitelnost a montážní situaci

Velikost závitu (u GESIPA® standardně k dispozici od M4 do M10) určuje, které šrouby lze s nýtovací maticí použít. Obzvláště běžné velikosti, jako jsou M5, M6, M8 a M10, se používají v mnoha aplikacích – od upevnění palubních desek a bezpečnostních komponentů ve vozidlech až po montáž solárních panelů. Výběr správné velikosti závitu závisí na předpokládaném zatížení, síle nýt. materiálu a dostupném prostoru. Písmeno „M“ v označení velikosti závitu znamená „metrický“, následující číslo udává jmenovitý průměr závitu v milimetrech. Další rozměry a speciální provedení, jako např. rozměry závitů v palcích, jsou k dispozici na vyžádání.

2. Tvar dříku a zajištění proti otočení:
optimálně přizpůsobený k danému dílu

Tvar dříku má rozhodující vliv na zajištění proti otočení nýtovací matice. Standardně jsou u GESIPA® k dispozici následující tvary dříku:

kulatý dřík

Nýtovací matice s hladkým kulatým tělem jsou univerzálně použitelné, zejména při malých točivých momentech. Díky tomu mají široké spektrum použití a navíc mají tu výhodu, že se vejdou do jednoduchého otvoru, který lze použít bez speciálního nářadí.

Rýhované tělo

Jedná se rovněž o nýtovací matice s kulatým tělem, avšak s rýhovaným provedením. Rýhování se lépe zakotví v materiálu než hladké tělo nýtovací matice a tím lépe rozloží síly. To je výhodné zejména u měkčích materiálů, jako jsou hliníkové profily v solární technice nebo u lehkých upevnění skříní. Tvar těla nýtovací matice s kulatým a rýhovaným tělem je vhodný zejména pro mobilní i průmyslové použití a lze jej také ideálně použít pro dodatečné opracování a opravy šroubových spojů.

Částečný čtyřhran/částečný šestihranný

Tyto nýtovací matice mají částečně kulaté a částečně čtyřhranné nebo šestihranné zploštělé tělo nýtovací matice. Tyto tvary těla nýtovací matice nabízejí kombinaci snadné montáže a zvýšené odolnosti proti otočení, vyžadují však speciální profil otvoru. Tento tvar těla nýtovací matice je vhodný zejména pro průmyslové aplikace, kde je předvrtaný otvor vytvořen strojním procesem.

Čím složitější je tvar těla nýtovací matice, tím náročnější je příprava otvoru – to je třeba zohlednit při plánování. Kromě tvarů těla nabízejí některé nýtovací matice GESIPA® další vlastnosti, které kombinují výhody kulatého těla a částečně čtyřhranného/částečně šestihranného těla a zajišťují efektivní výrobní proces při vysoké odolnosti proti otáčení.



3. Délka nýtovací matice: Perfektní přizpůsobení síle nýt. materiálu

Správná délka nýtovací matice je rozhodující pro bezpečné spojení. Délka nýtovací matice závisí mimo jiné na rozsahu upnutí/oblasti použití nýtovací matice, který se řídí podle síly materiálu součásti, do které má být nýtovací matice zasazena. Je-li tělo nýtovací matice/rozsah upnutí příliš krátký, matice nedrží spolehlivě, protože se nemůže vytvořit závěrná hlava; je-li příliš dlouhý, může dojít k deformaci materiálu nebo uvolnění spojů. U GESIPA® je pro každou nýtovací matici uvedena oblast použití, která musí být porovnána se skutečnou sílou materiálu. Pro aplikace s výrazně kolísavým rozsahem upnutí nebo pro všestranné použití jsou ideální vícerozsahové nýtovací matice GESIPA®.

V sériové výrobě, například při měnících se tloušťkách plechu v průmyslu bílé techniky, může být vhodné univerzální řešení nebo speciální výroba. Speciální nýtovací matice jsou také vyvíjeny a vyráběny společností GESIPA® v úzké spolupráci s vámi. Pro příslušné aplikace se zvláštními požadavky na spojky nás neváhejte kontaktovat.

Další informace     Kontakt

4. Výběr materiálu:
Ochrana proti korozi a pevnost pro každé prostředí

Výběr vhodného materiálu pro nýtovací matice je rozhodující pro spolehlivost, dlouhou životnost a bezpečnost spoje. Kromě čistě technické proveditelnosti hrají důležitou roli také náklady, okolní podmínky a mechanické namáhání. GESIPA® nabízí nýtovací matice z různých materiálů, které se svými vlastnostmi hodí pro konkrétní oblasti použití:

Hliník

Velmi nízká hmotnost, dobrá odolnost vůči korozi a odolnost vůči mořské vodě. Snadno se zpracovává, ale ve srovnání s ocelí nebo nerezovou ocelí má nižší pevnost, čímž je také nižší utahovací moment. Často se používá v lehkých konstrukcích v strojírenství nebo v oblasti elektromobility. Nástavec je vhodný zejména v případě, že je třeba snížit hmotnost a součást není vystavena vysokým silám.

Ocel (pozinkovaná)

Robustní a ekonomické řešení pro standardní aplikace. Nýtovací matice z pozinkované oceli mají vysokou mechanickou pevnost, ale se standardním zinkovým povlakem by se neměly používat ve vlhkém nebo slaném prostředí, protože odolnost vůči korozi v těchto prostředích není dostatečná. Pro použití v kritických prostředích, např. venku nebo při kontaktu s vlhkostí, jsou na vyžádání k dispozici další povrchové úpravy, jako např. zink-niklové povrchy. Používají se například ve fitness zařízeních, vnitřních částech strojních rámů nebo při zpracování kovů v dílnách. Nýtovací matice z oceli představují univerzální standardní řešení pro vytvoření pevných závitů v různých aplikacích.

Nerezová ocel (A2/A4)

Velmi dobrá odolnost proti korozi, chemikáliím, vysokým teplotám a slanému vzduchu. Nýtovací matice z nerezové oceli mají navíc vysokou mechanickou pevnost. Tyto vlastnosti jsou ideální pro venkovní použití, například v solárních zařízeních, lodním stavitelství nebo v potravinářském průmyslu. Pokud je v dané aplikaci vyžadováno dlouhodobé a nerezové spojení, jsou nýtovací matice z nerezové oceli tou správnou volbou.

Monel®

Slitina niklu a mědi s vynikající odolností vůči korozi a vysokou odolností vůči kyselinám, zásadám a mořské vodě. Slepá nýtovací matice Monel® mají navíc velmi vysokou pevnost – i při vysokých teplotách. Z technického hlediska jsou to perfektní předpoklady pro slepou nýtovací matici, avšak slepé nýtovací matice Monel® jsou velmi nákladné a měly by se používat pouze tam, kde nýtovací matice z nerezové oceli narážejí na své limity. Často se používají v prostředí, kde panují extrémní podmínky, například v chemických zařízeních nebo v energetickém sektoru.

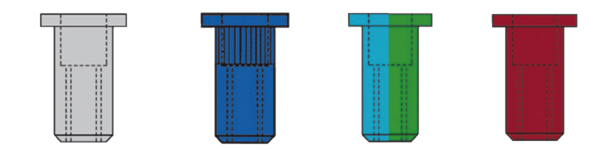

Nýtovací matice jsou v katalogu GESIPA® podle materiálu označeny následujícími barvami pro snadnou identifikaci materiálu:
hliník = šedá, ocel = tmavě modrá, nerezová ocel A2 = světle modrá, nerezová ocel A4 = zelená, Monel® = tmavě červená



Výběr materiálu by měl být vždy přizpůsoben okolním podmínkám a požadavkům na spoj.

V případě nejistoty nabízí GESIPA® technické poradenství a pomoc při výběru produktu – i v případě speciálních výrobků.

Kontakt



Než se rozhodnete pro jeden z výše uvedených materiálů, položte si následující otázky:

  • Bude součást trvale vystavena vlhkosti nebo chemikáliím?
  • Dojde ke kontaktu se slanou vodou nebo extrémními teplotami?
  • Je rozhodující hmotnost?
  • Má být spoj vyroben z jednoho druhu materiálu (např. hliník/hliník nebo ocel/ocel)?
  • Má spoj fungovat trvale bez údržby – např. v těžko přístupných nebo bezpečnostně kritických aplikacích?

5. Tvar hlavy: dosedací plocha, vzhled a funkce

Volba tvaru hlavy má přímý vliv na rozložení zatížení, montážní podmínky a vzhled spoje. Společnost GESIPA® nabízí v závislosti na použití různé tvary hlav:

Plochá kulatá hlava

Toto provedení nabízí velkou dosedací plochu, která dobře rozkládá sílu po materiálu – zejména u měkčích materiálů (např. plasty, hliníkové plechy).
Na rozdíl od varianty se zapuštěnou hlavou není nutné zahlubovat otvor, což zrychluje montáž a usnadňuje přípravu otvoru. Plochá kulatá hlava Nýtovací matice se často používají ve strojírenství, výrobě vozidel a strojírenském průmyslu.

Zapuštěná hlava:

Zapuštěná hlava se při použití vhodného závitového otvoru zapuští do materiálu. Tato varianta je ideální, pokud je vyžadován rovný povrch – například u nábytkových kování, panelů nebo aerodynamicky relevantních ploch v výrobě vozidel. Nýtovací matice se zapuštěnou hlavou však vyžadují před osazením přesné zkosení otvoru, což oproti nýtovacím maticím s plochou kulatou hlavou mírně zvyšuje náročnost montáže.

Malá hlava

Nýtovací matice s malou hlavou mají sníženou výšku hlavy, která je opticky nenápadná, ale neumožňuje úplné zapuštění. Jsou ideální pro tenkostěnné nebo filigránové díly, u kterých je málo místa pro dosedací plochu. Nýtovací matice s malou hlavou nabízí dobré rozložení zatížení a zároveň nenápadný vzhled – například pro spoje v elektronice.

Tvar hlavy významně přispívá k funkčnosti a vzhledu spoje, stejně jako k ochraně součásti. Zatímco plochá kulatá hlava boduje jednoduchou přípravou, zapuštěná hlava nabízí vysoce kvalitní vzhled a přesné zpracování. Malá hlava je ideální, pokud jde o efektivní výrobní proces, co nejmenší vzdálenosti mezi montovanými součástmi a nenápadný vzhled.

6. Otevřené, uzavřené nebo utěsněné?
Nýtovací matice pro každou montážní situaci

Velkou výhodou nytovacích matic je jejich schopnost nasazení naslepo, tedy pouze z jedné strany. To je ideální pro použití v dutých profilech, uzavřených systémech nebo zadních stěnách, jaké se vyskytují například v automobilovém průmyslu, klimatizační technice nebo při montáži fotovoltaických zařízení. Pro každou aplikaci nabízí GESIPA® široký výběr specializovaného nýtovacího nářadí, od akumulátorových nýtovacích matic pro maximální volnost pohybu až po automatizovaná nýtovací řešení v oblasti průmyslové výroby. GESIPA® dále nabízí příslušenství pro nýtovací nářadí, jako jsou prodloužené závitové trny a špičky, které poskytují další řešení pro aplikace s problémy s přístupem a umožňují tak efektivní práci.

Kromě toho hraje při použití rozhodující roli konstrukce nýtovací matice. Zásadně se rozlišuje mezi otevřenými a uzavřenými nýtovacími maticemi.

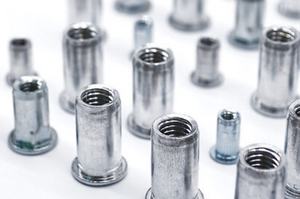

Otevřené nýtovací matice

Jedná se o standardní provedení nítovacích matic, u kterých je celé tělo nýtovací matice zevnitř otevřené. Otevřené nýtovací matice jsou vhodné pro aplikace, kde vlhkost nehraje velkou roli nebo kde nejsou kladeny zvláštní požadavky na těsnost. Další výhodou použití otevřených nýtovacích matic je, že délka šroubu nemusí být univerzální a nemusí být přizpůsobována nýtovací matici.

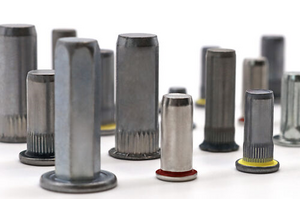

Nýtovací matice – uzavřené

U uzavřených nýtovacích matic je naopak konec těla nýtovací matice uzavřený. Tím je závit chráněn před nečistotami a vlhkostí, proto se uzavřené nýtovací matice často používají v venkovních aplikacích nebo v aplikacích, kde jsou na zadní straně citlivé komponenty, které nesmí být poškozeny šroubem.

Tip na produkt GESIPA®:

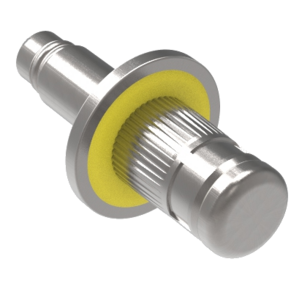

Nýtovací matice G-Sealed® je speciálně potažená a uzavřená nýtovací matice, která díky integrovanému těsnění pod hlavou vytváří již při zasazení okamžitě těsné spojení – zcela bez dodatečného těsnění. Je ideální pro aplikace, kde je nutné spolehlivě zabránit vniknutí vlhkosti, prachu nebo chemikálií, například v automobilovém průmyslu, při výrobě rozvaděčů nebo skříní. Těsnění je elastické, suché a šetrné k životnímu prostředí – a funguje stejně dobře na kovových i nekovových materiálech.
Je tak ideální volbou pro všechny, kteří potřebují trvale utěsněné závitové spoje.

G-Sealed® nýtovací matice



7. Bezpečnost procesu a sledovatelnost:
splnění požadavků na kvalitu

Právě v odvětvích, kde je kladen velký důraz na kvalitu, jako je automobilový průmysl, je často nezbytná kompletní dokumentace spojovacích prvků. V tomto ohledu je důležité nejen vybrat správnou nýtovací matici pro danou aplikaci, ale také zvolit nástroj, který splňuje požadavky na kvalitu. Zde přichází na řadu nýtovací nářadí na nýtovací matice GESIPA® s integrovaným monitorováním procesu osazování, jako je například FireRex® C WinTech a FireFox® 2 C WinTech. Obě zařízení vyhodnocují proces osazování pomocí integrovaných snímačů polohy a síly. Díky tomu lze okamžitě rozpoznat montážní chyby, definovat procesní okna a digitálně zaznamenat všechna data pro zajištění kvality. Barevná LED dioda a možnost připojení k PLC řízení signalizují obsluze v reálném čase, zda bylo nýtovací spojení správně provedeno.

Další informace o monitorování procesu osazování a vhodném nýtovacím nářadí na nýtovací matice vybaveném odpovídající technologií naleznete zde:
FireRex® C WinTech     FireFox® 2 C WinTech

8. Kompatibilita s nástroji pro osazování:
Efektivita při montáži

Obecně lze každou nýtovací matici zpracovat pomocí jakéhokoli nástroje pro osazování, je však důležité, aby nástroj pro osazování splňoval příslušné požadavky na nýtovací matici. V závislosti na velikosti závitu, materiálu a požadované rychlosti procesu se používají různé typy nástrojů. Nýtovací nářadí na nýtovací matice od GESIPA® je optimálně přizpůsobeno vlastním nýtovacím maticím, což zvyšuje životnost nástroje a minimalizuje opotřebení:

Ruční nýtovací nářadí

Pro menší projekty nebo každodenní údržbářské práce je ruční nýtovací nářadí perfektním doplňkem každé sady nářadí.
Ruční nýtovací nářadí

Akumulátorové nýtovací nářadí

Akumulátorový provoz umožňuje flexibilní použití nýtovacího nářadí na nýtovací matice, proto je ideální pro použití na stavbách nebo u zakřivených konstrukčních dílů. Akumulátorové nářadí GESIPA® je navíc součástí systému CAS, ve kterém lze díky jednotným akumulátorům kombinovat nejrůznější nářadí různých výrobců.
Akumulátorové nýtovací nářadí na nýtovací matice

Pneumaticko-hydraulické nářadí na nýtovací matice

Robustní nářadí na nýtovací matice pro ruční nebo částečně automatizované zpracování v průmyslové výrobě. Nabízí vysokou rychlost osazování, konstantní kvalitu a v případě potřeby je lze vybavit systémy pro monitorování procesu, jako je WinTech. Dále nabízejí široký pracovní rozsah a mohou zpracovávat širokou škálu nýtovacích matic.
Pneumatické nýtovací matice

Plně automatická zařízení

Integrované systémy pro velkoobjemové výrobní linky, kde jsou slepé nýtovací matice automaticky osazovány, monitorovány a dokumentovány. Zařízení pro slepé nýtovací matice integrovaná do robotů jsou ideální pro sériovou výrobu s maximální efektivitou a 100% sledovatelností.
Automatizace nýtování

FAQ – Často kladené otázky týkající se výběru nýtovacích matic

Jaká velikost otvoru je nutná?

Otvory by měly být minimálně o 0,1 mm větší než průměr dříku nýtovací matice. U šestihranných nýtovacích matic je pro osazení nýtovací matice nutný speciální šestihranný otvor.

Jsou nýtovací matice vodotěsné?

Standardně nejsou nýtovací matice vodotěsné. Uzavřenou konstrukcí a dodatečným těsněním (např. G-Seal) lze však dosáhnout těsných spojů.

Závěr: Optimální nýtovací matice:
klíč k kvalitě a dlouhé životnosti

Výběr správné nýtovací matice má zásadní vliv na kvalitu, bezpečnost a životnost vašeho spoje. Zohledněte všechny technické parametry a specifické požadavky daného odvětví, abyste našli optimální řešení pro vaši aplikaci. V případě nejistoty doporučujeme konzultaci s technickým týmem GESIPA®, aby bylo možné realizovat přesné a ekonomické spojovací řešení.
